Bilyalı değirmen + Sınıflandırıcı
· Bilyalı değirmen, ideal öğütme inceliğini elde etmek için özel tasarım ve uygun öğütme ortamı oranını benimser. Izgara plakasının tahliyesi pürüzsüzdür ve silindirin soğutulmaya ihtiyacı yoktur;
· Yemin stabilitesini sağlamak için bilyalı değirmenin beslenmesi sürekli olarak kontrol edilir. Besleme yoğunluğu değişse bile doğruluğu sağlayabilir ve en yüksek öğütme verimini elde edebilir;
· Doğru oranı sağlamak için ölçüm pompası kantitatif enjeksiyon yoluyla polioller, poliamid ve diğer öğütme yardımcılarını ekleyin. Öğütme verimliliğini ve ürün performans kararlılığını iyileştirin, ürünlerin plastik, kaplama ve kağıt dolgu uygulamalarında daha fazla avantaja sahip olmasını sağlayın;
· Tekli veya çoklu sınıflandırıcıların farklı kombinasyonları kullanılarak, aynı anda farklı incelikte ürünler üretilebilir veya ürün özellikleri, daha fazla esnekliğe sahip olan pazar gereksinimlerine göre istenildiği zaman değiştirilebilir. Çok rotorlu sınıflandırıcımızın sınıflandırma kapasitesi 90% 2 μm'ye ulaşabilir. hem sınıflandırma doğruluğu hem de çıktı dünyanın ileri seviyesini temsil eder;
· Sınıflandırıcı, ürünü sağlamak için hava sıcaklığını, hava basıncını ve hava hacmini ve ayrıca filtre basıncı farkının artmasından kaynaklanan basınç kaybını ölçebilen, değerlendirebilen ve telafi edebilen hız sensörü ve kontrol sistemi ile donatılmıştır. kalite ve kalite istikrarı;
· Üretim sürecinin otomatik kontrolünü sağlamak için siloda yüksek kalite seviye göstergesi kullanılmaktadır;
· Taşıma sistemi yüksek stabilite ile DIN ve ISO standartlarına göre imal edilmiştir;
· Tüm hat, sabit ekipman yükü elde etmek ve düşük enerji tüketimi sağlamak için otomatik kontrol sistemini benimser;
· Dünya standartlarında otomatik paketleme ve paletleme sistemi, kirlilik içermeyen, en aza indirme dahil, uzun mesafeli nakliyeye uygun;
· Filtre, Avrupa çevre koruma gereksinimlerini karşılayan yüksek toz toplama kapasitesine sahiptir. Çevre koruma toz toplayıcının saf havadaki toz emisyonu 1mg/m³'den azdır;
· Bu işleme sistemi, ISO9000 ve ISO9001'in kalite gereksinimlerini karşılayabilen algılama ve kontrol cihazları ile donatılmıştır. Bu, uluslararası pazarda giderek daha önemli hale geliyor;
· Tüm üretim hattının tasarımı, ekipman kurulumu ve devreye alınmasından personel eğitimi ve diğer teknik hizmetlere kadar eksiksiz bir anahtar teslimi proje seti sağlamak. Ayrıca kırma, temizleme, kurutma, taşıma, depolama, paketleme, maden işleme ve laboratuvar ekipmanları gibi çevresel ekipmanların tasarımını da sağlar;
· Kullanıcıların yatırımını şu yollarla azaltabiliriz: Ekipmanın bir kısmı veya tamamı Çin'de mühendislik ve teknik gereksinimlerimize göre üretilir veya satın alınır, mevcut ekipman ve üretim hattı güncellenir ve dönüştürülür, ikinci elin bir parçası ekipman sağlanır ve teknik danışmanlık ve proje yönetimi sağlanır;
· Kalsiyum karbonatın ürün ve hammadde pazarının yanı sıra ürünler için son kullanıcıların gereksinimlerinin tam olarak anlaşılması, kullanıcıların pazar gelişimi için teknik destek sağlayabilir ve kullanıcıların şiddetli pazar rekabetinde lider konumda olmalarını sağlayabilir.
Çalışma Prensibi ve Ekipman tipi özellikleri

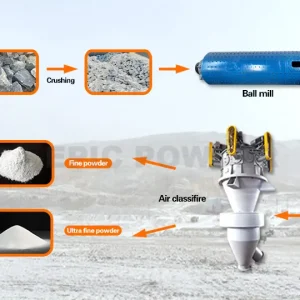

Üretim hattı, uluslararası popüler toplu sürekli üretim sürecini benimser: bilyalı değirmen ve sınıflandırıcı sistem. Kırma, öğütme, sınıflandırma, paketleme, manyetik ayırma, taşıma, kaldırma vb.
Çalışma prensibi: çeşitli öğütme ortamları (çelik bilyeler, çelik çubuklar veya çakıl, vb.) ile donatın. Silindir yatay eksen etrafında belirli bir hızda döndüğünde, silindirde bulunan ortam ve hammaddeler, silindir merkezkaç kuvveti ve sürtünme kuvveti etkisi altında belirli bir yüksekliğe ulaştığında, cevheri öğüterek silindirden düşecektir. darbe kuvvetine. Aynı zamanda değirmenin dönüşü sırasında öğütme ortamları arasındaki kayma hareketi de hammadde üzerinde öğütme etkisine sahiptir. Öğütülmüş malzeme içi boş muyludan boşaltılır.
Bilyalı değirmen ve hava sınıflandırıcı üretim hattının ana ekipmanı

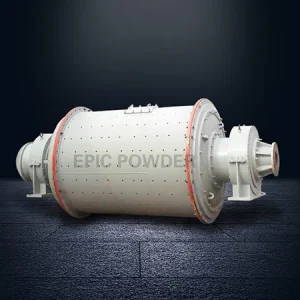

Bilyalı değirmen
· Astar plakası ve öğütme ortamı, öğütme ortamının hizmet ömrünü uzatan ve aşınma direncini artıran Alman standartlarına göre üretilmiştir. Ürün inceliğinin gerekliliklerine göre, öğütme ortamının boyutu ve malzemesi öğütme verimliliğini artırmak için tasarlanmıştır;
· Öğütme enerji tüketimi büyük ölçüde azaltılır, enerji ve işletme maliyetinden tasarruf edilir.
Sınıflandırıcı
· Alman teknolojisinden kaynaklanan, dikey türbin sınıflandırması ve yatay türbin sınıflandırmasına ayrılmıştır;
· Doğru frekans dönüştürme kontrolü, mükemmel sınıflandırma doğruluğunu sağlar;
· Sınıflandırıcının yapısı optimize edildi, malzeme yolu ve hava akışı daha makul, sınıflandırmanın hava hacmi ayarlanabilir, sınıflandırma verimliliği ve esnekliği iyileştirildi;
· Yeni NG rotor tasarımı, sınıflandırma doğruluğunu artırır, direnci azaltır ve enerji tüketimini azaltır.
Kontrol sistemi
· PLC kontrolü, yüksek derecede otomasyon, kullanımı kolay; diğer sistem programlarıyla entegrasyonu kolay, yönetimi kolay;
· Hem malzeme silosu hem de ürün silosu, tüm üretim hattının otomatik kontrolünü gerçekleştirebilen düzleştiriciye sahiptir;
· Dokunmatik ekran insan-makine arayüzü, uygun proses kontrolü ve ayarlanabilir parametreler.
Nicel sistem
· Bilyalı değirmen hammaddesi, malzemenin yoğunluğu değişse bile beslemeyi stabilize edebilen kesin bir kantitatif sistemi benimser;
· Sınıflandırıcı besleme stoğu kesin bir kantitatif sistemi benimser ve sistem çalışmasının ve ürün tanecikliliğinin istikrarını sağlamak için bilyalı değirmenin tahliyesi ile kilitlenir;
· Yüksek hassasiyetli ölçüm pompası, ürünün incelik gereksinimlerine göre öğütme yardımcısını doğru zaman ve dozajla değirmene püskürtür;
· Damper valfi, akış hacminin ve sınıflandırma oranının doğru bir şekilde kontrol edilmesini sağlayan bir hava akışı ölçüm sistemine sahiptir.
Çevre koruma ve gürültü kontrolü
· Tüm sistem negatif basınç altında çalışır ve toz taşması olmaz, temiz üretim gerçekleşir;
· Verimli susturucu, egzoz gürültüsü <80dB(A) benimseyin;
· Ağır hizmet tipi tüm hareketli parçalar amortisörlere sahiptir;
· Atık su deşarjı yoktur.
Bilyalı değirmen sınıflandırma üretim hattının ana ekipman özellikleri ve parametreleri
| modeli | 1530 | 1557 | 1850 | 1860 | 1870 | 2250 | 2260 | 2270 | 2460 | 2450 |
|---|---|---|---|---|---|---|---|---|---|---|
| Silindir çapı (m) | 1.5 | 1.5 | 1.83 | 1.83 | 1.83 | 2.2 | 2.2 | 2.2 | 2.4 | 2.4 |
| Cykinder uzunluğu (m) | 3 | 5.7 | 5 | 6 | 7 | 5 | 6 | 7 | 5 | 6 |
| Motor gücü (kW) | 75 | 132 | 160 | 220 | 250 | 250 | 320 | 380 | 320 | 400 |
| Besleme boyutu (mm) | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| İncelik (μm) | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 |
| modeli | 2470 | 2660 | 2665 | 2670 | 3070 | 3080 | 3090 | 3270 | 3280 | 3290 |
|---|---|---|---|---|---|---|---|---|---|---|
| Silindir çapı (m) | 2.4 | 2.6 | 2.6 | 2.6 | 3 | 3 | 3 | 3.2 | 3.2 | 3.2 |
| Cykinder uzunluğu (m) | 7 | 6 | 6.5 | 7 | 7 | 8 | 9 | 7 | 8 | 9 |
| Motor gücü (kW) | 475 | 500 | 560 | 630 | 800 | 900 | 1000 | 1000 | 1250 | 1400 |
| Besleme boyutu (mm) | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| İncelik (μm) | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 |
Not: Üretim kapasitesi, parçacık boyutu, özgül ağırlık, sertlik, nem ve hammaddelerin diğer göstergeleri. Yukarıdakiler yalnızca seçim referansı içindir.
