Regulação da velocidade de conversão de frequência, estável e confiável
O rotor Classificador é instalado verticalmente, pode ser ajustado por conversão de frequência, a distribuição de tamanho de partícula pode ser ajustada de forma flexível; grande capacidade, alta eficiência, baixo investimento são realizados.
Atende aos requisitos de moagem ultrafina de materiais de alta pureza
Os principais componentes, como revestimento interno, disco classificador e bocal, podem ser feitos de materiais cerâmicos, como alumina, zircônia, carboneto de silício, etc. .
Montagem de alta precisão
O rotor de classificação de alta precisão líder mundial garante o corte preciso do ápice, que pode atender aos exigentes requisitos do produto. O uso de mangas de eixo especiais é confiável, sem preocupações e economiza mão-de-obra.
Projeto de entrada de ar secundário
Alta taxa de utilização de energia, facilita o fluxo de materiais e melhora a eficiência da seleção do pó.
Princípio de funcionamento e características do tipo de equipamento
Moinho a jato, ciclone, filtro de mangas e ventilador constituem um sistema de moagem completo. Depois que o ar comprimido é filtrado e seco, ele é pulverizado na cavidade de moagem em alta velocidade através dos bicos Laval. Na interseção de múltiplos fluxos de ar de alta pressão, os materiais são repetidamente colididos, friccionados e cortados para serem fresados. Os materiais fresados sobem com a sucção do ventilador. O fluxo de ar se move para a área de classificação, o pó grosso e fino são separados sob forte força centrífuga gerada pela turbina de classificação rotativa de alta velocidade. As partículas finas que atendem aos requisitos granulométricos passam por roda classificadora e coletadas por ciclone e filtro de mangas; o pó grosso cai na área de moagem e continua a ser moído.
Roda de Classificação Única
Moinho a jato, ciclone, filtro de mangas e ventilador constituem um sistema de moagem completo. Depois que o ar comprimido é filtrado e seco, ele é pulverizado na cavidade de moagem em alta velocidade através dos bicos Laval. Na interseção de múltiplos fluxos de ar de alta pressão, os materiais são repetidamente colididos, friccionados e cortados para serem fresados. Os materiais fresados sobem com a sucção do ventilador. O fluxo de ar se move para a área de classificação, o pó grosso e fino são separados sob forte força centrífuga gerada pela turbina de classificação rotativa de alta velocidade. As partículas finas que atendem aos requisitos granulométricos passam por roda classificadora e coletadas por ciclone e filtro de mangas; o pó grosso cai na área de moagem e continua a ser moído.

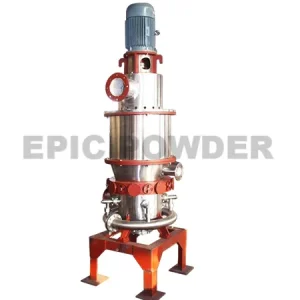

Parâmetros técnicos do moinho de jato de leito fluidizado vertical
| Parâmetro / Modelo | MQL03 | MQL06 | MQL10 | MQL20 | MQL30 | MQL40 | MQL60 | MQL80 | MQL120 | MQL160 | MQL240 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamanho de alimentação (mm) | <1 | <2 | <2 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| Capacidade de produção (kg/h) | 1-10 | 10-150 | 20-300 | 40-600 | 100-900 | 200-1200 | 500-2000 | 800-3000 | 1500-6000 | 2000-8000 | 4000-12000 |
| Tamanho da partícula (D97:μm) | 6-150 | 6-150 | 6-150 | 6-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 |
| Motor classificador (kW) | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | 18.5 | 18.5 | 30 | 45 | 55 |
| Consumo de Ar (m³/min) | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 120 | 160 | 240 |
| Pressão do Ar (Mpa) | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 |
Nota: A capacidade de produção está intimamente relacionada ao tamanho da partícula, gravidade específica, dureza, umidade e outros indicadores das matérias-primas. O acima é apenas para referência de seleção.
