impulsor vertical
Impulsor ertical, multirotor para atingir grande capacidade, estrutura vertical de rotor único, pode atender aos requisitos de diferentes produtos, alta eficiência e baixo investimento.
Rolamento SKF
O rolamento SKF torna a transmissão mais suave e estável.
Alta eficiência energética
O design de ar secundário do tipo tela de ar, alta utilização de energia, ajuda no fluxo de material, melhora a eficiência da separação do pó.
Montagem de alta precisão
Montagem de alta precisão, uso de luva de eixo especial, economia de trabalho, confiável.
O rolamento SKF torna a transmissão mais suave e estável.

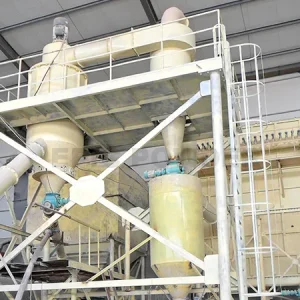

O classificador e separador de ciclone, coletor de pó e ventilador de tiragem induzida formam um sistema de classificação.
Sob a ação da sucção do ventilador, o material é movido da entrada inferior do classificador para a zona de classificação com o fluxo de ar ascendente. Sob a forte força centrífuga gerada pela turbina rotativa de alta velocidade, os materiais são separados e as partículas finas que atendem aos requisitos de tamanho através da lacuna do rotor do classificador no separador de ciclone ou no coletor de pó, as partículas grossas arrastadas parte das partículas finas colidem com a parede e a velocidade desaparecia, descendo ao longo da parede do cilindro até a saída do ar secundário, e as partículas grossas e finas eram separadas pela forte ação de lavagem do ar secundário. As partículas finas sobem para a zona de classificação para classificação secundária, e as partículas grossas são abaixadas para a porta de descarga para descarga.
Roda de Classificação Única
· Classificador de rotor único, diâmetro do rotor de 150mm a 2200mm, velocidade do rotor 340 ~ 10000rpm;
· A faixa de tamanho de partícula é de 2 ~ 45μm;
· Os materiais são alimentados diretamente na área de classificação da parte inferior do classificador pelo fluxo de ar de classificação;
· Com sensor térmico e sensor de velocidade, adequados para operação com inversor;
· Revestimento resistente ao desgaste de fácil aplicação, utilizado para classificação de materiais abrasivos.
Roda Classificadora Múltipla
· Classificador vertical multirotor, diâmetro do rotor de 150mm a 800mm, 3-6 rotores;
· A faixa de tamanho de partícula é de 2~ 45μm;
· O material é alimentado diretamente na área de classificação da parte inferior do classificador pelo fluxo de ar de classificação, e a classificação de corrente parasita forçada é realizada;
· Grande capacidade, especialmente adequado para moinho vertical com classificação secundária, capacidade de classificador único pode chegar a 30t/h;
· Revestimento resistente ao desgaste de fácil aplicação, utilizado para classificação de materiais abrasivos.
Parâmetros técnicos
| Modelo de parâmetro | ITC-S2 | ITC-1 | ITC-1 | ITC-2 | ITC-3 | ITC-4 | ITC-5 | ITC-6 | ITC-7 | ITC-8 | ITC-9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamanho da partícula (D97:μm) | 5-150 | 6-150 | 6-150 | 8-150 | 8-150 | 10-150 | 15-150 | 20-150 | 25-150 | 25-150 | 30-150 |
| Eficiência de classificação (η) | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% |
| Motor classificador (kW) | 4 | 7.5 | 11 | 15 | 22 | 37 | 37-45 | 45 | 55 | 75 | 110 |
| Volume de ar (m³/h) | 1200 | 2700 | 3900 | 6000 | 11000 | 17000 | 30000 | 43000 | 77000 | 120000 | 150000 |
Nota: A capacidade de produção está intimamente relacionada ao tamanho da partícula, gravidade específica, dureza, umidade e outros indicadores das matérias-primas. O acima é apenas para referência de seleção.
