Il adopte un dispositif de turbine de nivellement horizontal, avec une coupe de vertex à grande vitesse et précise, qui peut répondre aux exigences exigeantes du produit. La vitesse la plus élevée peut atteindre 65 m/s et la vitesse du rotor peut être ajustée par conversion de fréquence pour ajuster de manière flexible la distribution granulométrique.
Principe de fonctionnement et caractéristiques du type d'équipement
Le classificateur et le séparateur à cyclone, le dépoussiéreur et le ventilateur à tirage induit forment un système de classification. Sous l'action de l'aspiration du ventilateur, le matériau est déplacé de l'entrée inférieure du classificateur vers la zone de classification avec le flux d'air ascendant. Sous la forte force centrifuge générée par la turbine rotative à grande vitesse, les matériaux sont séparés et les particules fines qui répondent aux exigences de taille à travers l'espace de la roue du classificateur dans le séparateur à cyclone ou le dépoussiéreur, les particules grossières ont entraîné une partie des particules fines en collision avec la paroi et la vitesse ont disparu, descendant le long de la paroi du cylindre jusqu'à la sortie d'air secondaire, et les particules grossières et fines ont été séparées par la forte action de lavage de l'air secondaire. Les particules fines montent vers la zone de classification pour une classification secondaire, et les particules grossières sont abaissées vers l'orifice de décharge pour être déchargées.

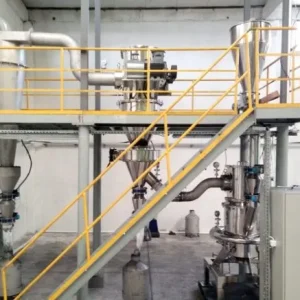

Principe de fonctionnement de la roue de classification unique
· Un rotor étagé monté horizontalement, la vitesse linéaire peut atteindre 100 m/s ;
· La vitesse du rotor peut être ajustée par conversion de fréquence et la répartition de la force peut être ajustée de manière flexible.
· Approprié à la classification précise du matériel sec de micron ;
· D50 disponible : 1,5-25 μm.

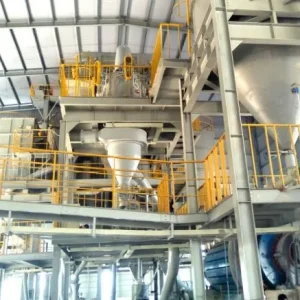

Principe de fonctionnement de la roue de classification multiple
· Le diamètre du rotor est de 315 mm à 630 mm et de 2 à 6 rotors, qui est utilisé pour la classification des poudres ultra-fines ;
· La roue de classement augmente l'espace de classement sur le dessus du silo ;
· Commande d'inverseur, vitesse réglable ;
· Rendement supérieur à celui d'un rotor unique.
Paramètres techniques du classificateur d'air horizontal
Paramètres techniques du classificateur d'air horizontal (roue de classification unique)
| Paramètre / Modèle | HTS70 | HTS100 | HTS140 | HTS200 | HTS260 | HTS315 | HTS400 | HTS500 | HTS630 | HTS750 | HTS1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taille des particules (D97 : μm) | 5-100 | 3-100 | 3-120 | 3-120 | 3-150 | 3-150 | 4-150 | 5-150 | 6-150 | 6-150 | 15-150 |
| Efficacité de classification (η) | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% |
| Moteur classificateur (kW) | 2.2 | 3 | 4 | 7.5 | 11 | 15/18.5 | 18.5/22 | 22/30 | 30/45 | 37/55 | 45/75 |
| Volume d'air (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 3500 | 5600 | 8800 | 14000 | 20000 | 35000 |
Paramètres techniques du classificateur d'air horizontal (roue de classification multiple)
| Paramètre / Modèle | HTS200/4 | HTS315/3 | HTS315/4 | HTS315/6 | HTS400/6 | HTS500/3 | HTS500/4 | HTS500/6 | HTS630/6 |
|---|---|---|---|---|---|---|---|---|---|
| Taille des particules (D97 : μm) | 3-120 | 3-150 | 3-150 | 3-150 | 4-150 | 5-150 | 5-150 | 5-150 | 6-150 |
| Efficacité de classification (η) | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% | 60%-80% |
| Moteur classificateur (kW) | 5.5/7.5*4 | 15/18.5*3 | 15/18.5*4 | 15/18.5*6 | 18.5/22*6 | 22/30*3 | 22/30*4 | 22/30*6 | 30/45*6 |
| Volume d'air (m³/h) | 4800 | 10500 | 14000 | 21000 | 33600 | 26400 | 35200 | 52800 | 84000 |
Remarque : La capacité de production est étroitement liée à la taille des particules, à la gravité spécifique, à la dureté, à l'humidité et à d'autres indicateurs des matières premières. Ce qui précède est uniquement à titre de référence de sélection.
